華豐發表大拉桿橫向型補償器的相關參數供客戶參考
結構

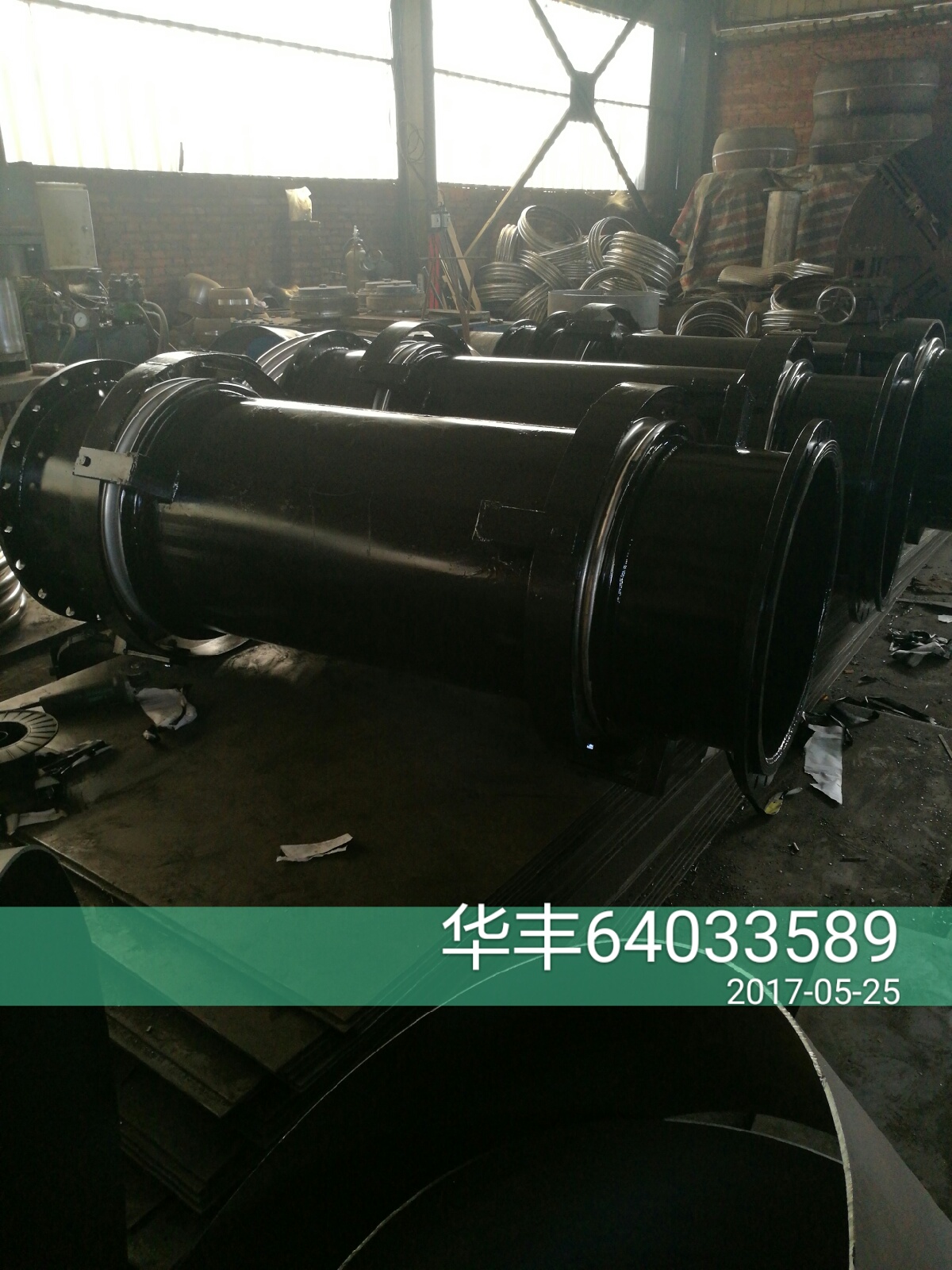

　　大拉桿橫向型補償器由接管與兩個波紋管以及大拉桿等零件構成。它能吸收管系任意平面內的橫向位移。位移是拉桿上球面螺母繞球米那墊圈轉動，同時拉桿還具有承受內壓推力能力。

產品特點

　　大拉桿橫向型補償器采用一次液壓成型和機械成型技術，并輔助以計算機優化設計、制造，具有尺寸準確、表面整潔無創傷、產品結構緊湊、補償量大、無泄漏、耐腐蝕、壽命長，便于安裝、產品質量可靠等優點。同時也可根據用戶工作環境、條件以及疲勞破壞次數，為用戶*其它類型和用途的波紋補償器。該產品廣泛應用于鋼鐵、石油、化工、冶金、電力、給排水、建筑等行業。

說明

　　型號：本公司生產DN100-DN5000，壓力級別0.1Mpa-2.5Mpa。

　　連接方式：1、法蘭連接 2、接管連接

　　產品橫向補償量：根據用戶要求

作用力計算

　　大拉桿橫向波紋補償器對支座作用力的計算：

　　橫向彈力： Fy=Ky·Y 　彎矩：M=Fy·L

　　以上公式 中： Ky-橫向剛度 N/mm 　Y-橫向?qū)嶋H位移（變形量）mm

　　L-管架到補償器中點的距離　 m。

安裝前的準備工作

1、補償器到貨后，需對以下內容進行開箱檢查：

　　文檔資料：需檢查補償器標牌、合格證上所列型號、規格及技術參數是否與訂貨合同一致，其它所需的附屬技術文件是否齊全。

　　外觀檢查：補償器無明顯的劃傷或尖壓痕；補償器內部（波谷）應無異物；連接端口應完好，如法蘭聯接密封面應無貫穿傷痕，涂層無起皮、龜裂、剝落，大拉桿、運輸拉桿及緊固件應完整。

2、補償器吊裝及運輸注意事項：

　　吊裝時應使用專用的吊裝工夾具或起重吊耳，嚴禁使用運輸拉桿作為承力部件。無起重吊耳的小口徑補償器，因其重量輕，可用繩索捆在接管上。

　　運輸、儲存過程中要防止日曬雨淋、水浸泡、有害氣體腐蝕。

　　運輸、儲存過程中要防止跌落、碰撞，不要與其它物品堆放在一起，以免碰傷損壞波紋管。

　　運輸過程中要捆綁牢固，防止竄動及滾動。
