供熱管道在熱媒輸送過程中會產生熱伸長，為了消除因熱伸長給管道產生熱應力的影響，設置一種能抵消其熱應力的設備，這種設備稱為補償器。供暖管道，在供暖前后，管道溫差很大，由于管道熱脹冷縮，會產生應力，對管道造成破壞，所以設計時安裝補償器，避免可能的危險。樹上鳥教育暖通設計在線教學杜老師。

在室內采暖系統中，管道是靠支架來支撐并固定的，根據支架在管路中所起的作用可分活動支架、固定支架、一導向支架等類型，不同支架其結構形式也不同。

在建設工程暖通專業圖紙中，管道上經常會配備固定支架、滑動支架、導向支架及補償器，它們各自都發揮著不同的作用。小編整理了簡單易懂的經驗且匹配了圖片方便大家更好地理解。若文中有表述不當?shù)牡胤�，還望各位批評指正。

一、固定支架：

固定支架即將管道在適當?shù)牟课还潭ㄔ谥Ъ苌�，它的作用是承受管道因受熱膨脹所產生的水平推力。當采暖管道全部采用活動支架時，管道會沿直管段方向無限量的膨脹或收縮，嚴重時可使管道移位下炕或使三通或彎頭等部位產生熱應力而使焊口受拉傷。當為了彌補該管段的熱伸長量而設置補償器時，需將補償器所補償管段的兩端固定不動，其目的是均勻分配補償器間管道的熱伸長量。

二、活動支架：

活動支架的作用是均勻分配并承擔管道、熱媒、保溫材料、管道上的管件或閥門等全部荷載�；顒又Ъ艹�了承擔以上基本荷載外，還可允許管道在支架上自由滑動�；顒又Ъ艿姆N類很多：有滑動支架、滾動支架、吊架、彈簧支吊架等。室內采暖系統常用的多是滑動支架和吊架。

三、導向支架

在受管道熱膨脹或冷縮時，要受到方向的限制，僅可以朝某一個方向運動滑動。（水平管只能向前或向后位移；立管只能向上或向下位移），常設置于膨脹節（補償器）附近，為了不使膨脹節工作時出現偏轉，特別是對于波紋補償器時，兩邊一定要設置導向支架。

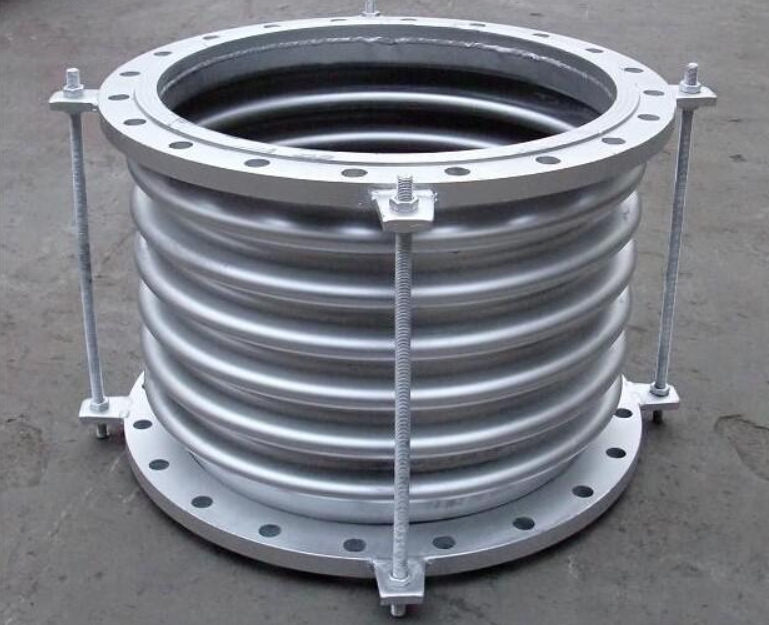

四、補償器

建筑工程在設計及施工過程中會在管道的不同部位設置固定支架，固定管道不偏移、不位移。但由于管道存在熱脹冷縮，當管道膨脹時，會對固定支架施加外撐的力，冷縮時，又把固定支架往中間拉，為避免這種現象，出現了補償器，用來補償管道的熱脹冷縮。

五、補償器安裝

有補償器裝置的管段，在補償器安裝前，管道和固定支架之間不得進行固定。

L形，Z形，Ⅱ形補償器一般在施工現場制作，制作應采用優質碳素鋼無縫鋼管。通常Ⅱ形補償器應水平安裝，平行臂應與管線坡度及坡向相同，垂直臂應星水平。垂直安裝時，不得在彎瞥上開孔安裝放風管和排水管。

在直管段中設置補償器的大距離和補償器彎頭的彎曲半徑應符合設計要求。在靠近補償器的兩端，至少應各設有一個導向支架，保證運行時自由伸縮，不偏離中心。

當安裝時的環境溫度低于補償零點（設計的高溫度與低溫度差值的1/2）時，應對補償器進行預拉伸，拉伸的具體數值應符合設計文件的規定。經過預拉伸的補償器，在安裝及保溫過程中應采取措施保證預拉伸不被釋放。

在安裝波形補償器或填料式補償器時，補償器應與管道保持同軸，不得偏斜，有流向標記（箭頭）的補償器，安裝時應使流向標記與管道介質流向二致。

填料式補償器芯管的外露長度或其端部與套管內擋圈之間的距離應大于設計規定的變形量。

球形補償器安裝時，與球形補償器相連接的兩垂直臂的傾斜角度應符合設計要求，外伸部分應與管道坡度保持一致。

采用直埋補償器時，在回填后其固定端應可靠錨固，活動端應能自由變形。

補償器的臨時固定裝置在管道安裝、試壓、保溫完畢后，應將緊周件松開，保證在使用中可以自由伸縮。
