1、波紋補償器概述

　　波紋補償器（又稱膨脹節）由于具有配管簡單、支架費用低及維修管理方便優點，在動力管道補償設計中被廣泛使用。

　　目前國內動力管道上常用的波紋補償器產品：公稱通徑DN=25~5000mm,公稱壓力為0.25~4.0MPa,工作溫度小于45度：波紋管常用材質為304L316COCr19Ni9\1Cr18Ni9Ti等奧氏體不銹鋼。

　　波紋補償器的結構形式有三大類：1、軸向型；2、橫向型；3、角向型。可分別使用于軸向位移補償、平面橫向位移補償、角位移補償。

　　波紋補償器的設計制造依據：國標GB/T12777-1999）《金屬波紋管膨脹節通用技術條件》、EJMA--美國膨脹節制造商協會有關標準。

　　波紋補償器的品種繁多：有通用型的，亦有專用型的，如熱力管道直埋式波紋補償器，煤氣管道專用補償器等。

2、波紋補償器適用范圍

　　1）變形與位移量大而空間位置受到限制的管道。

　　2）變形與位移量大而工作壓力低的大直徑管道。

　　3）由于工藝操作條件或從經濟角度考慮要求阻力降和湍流程度盡可能小的管道。

　　4）需要限制接管載荷的敏感設備進口管道。

　　5）要求吸收隔離高頻機械振動的管道。

　　6）考慮吸收地震或地基深陷的管道。

3、波紋補償器設置原則

　　1）選用波紋補償器時應考慮預拉伸量50%，安裝和訂貨時應提出要求。

　　2）在任意直管段上兩固定支架之間只能安裝一套波紋補償器。

　　3）軸向型波紋補償器一端應布置在靠近固定支架處，另一端應安設直線導向管架，*導向管架與波紋補償器間距為4倍公稱通徑，*與第二導向管架間距為14倍公稱通徑，其余中間管架*大間距可以下公式 計算。

4、波紋補償器產品規格型號介紹：

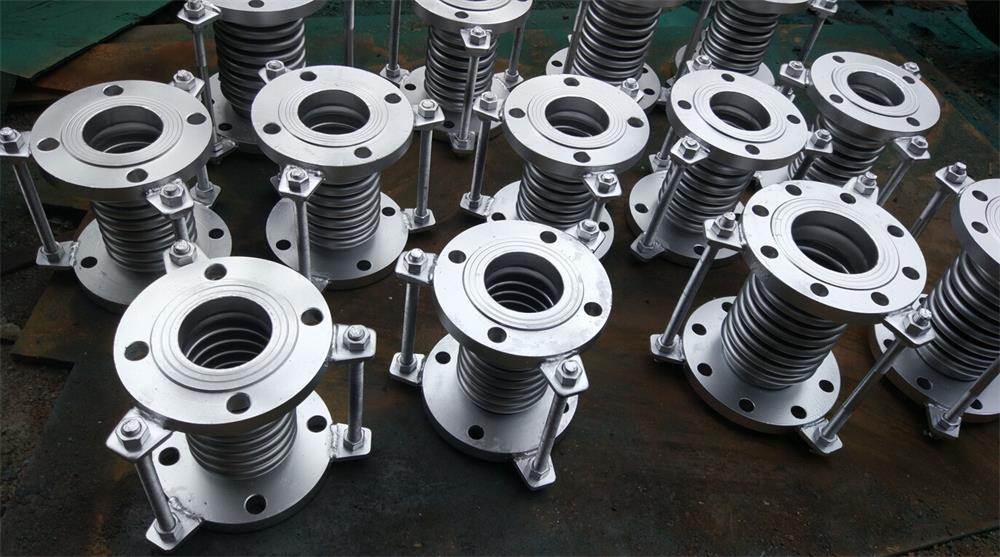

　　1）通用（T）型波紋補償器（主要吸收軸向位移，可少量吸收橫向、角向位移）。通用（T）型波紋不器的設計疲勞壽命1000次，常用設計壓力1.0MPa和1.6MPa。

　　2）串式（TC）軸向型波紋補償器（吸收軸向位移）。串式（TC）軸向型波紋補償器的設計疲勞壽命200次，常用設計壓力1.0MPa和1.6MPa。

　　3）角向（J）型波紋補償器（吸收單平面角向位移）。角向（J）型波紋補償器的設計疲勞壽命1000次，常用設計壓力1.0MPa和1.6MPa。

　　4）成向角（WJ）型波紋補償器（吸收空間角向位移）。

　　5）三向（XH）型波紋補償器（主要吸收橫向和軸向位移）。

　　6）大拉桿橫向（DH）型波紋補償器（主要吸收橫向位移）。大拉桿橫向（DH）型波紋補償器的設計疲勞壽命1000次，常用設計壓力1.0MPa和1.6MPa。

　　7）直管（ZP）壓力平衡型補償器（安裝在直管道上，主要吸收軸向位移，而不使管支座承受壓力和推力）.直管（ZP）壓力平衡型補償器的設計疲勞壽命200次，常用設計壓力1.0MPa和1.6MPa。

　　8）曲管（QP）壓力平衡型波紋補償器（安裝在管道拐彎處，吸收軸向位移，而不使管支座或相連的設備承受壓力及推力）。

　　9）外壓軸向（WD）型波紋補償器（主要吸收軸向位移）

　　10）減振（TJ）型波紋補償器（主要用于泵的進出口減振）。

　　11）直埋（TZ）型波紋補償器（主要用于直埋管道，吸收軸向位移）。直埋（TZ）型波紋補償器的設計疲勞壽命300次，常用設計壓力1.0MPa和1.6MPa。

　　12）旁通軸向壓力平衡型波紋補償器（安裝在直管道上，主要吸收軸向位移，而不使管支座承受壓力及推力）。旁通軸向壓力平衡型波紋補償器的設計疲勞壽命200次，常用設計壓力1.0MPa和1.6MPa。

　　13）半旁通壓力平衡（BZPP)型波紋補償器等標準產品（安裝在直管道上，主要吸收軸向位移，而使管支座承受壓力推力的一半推力）。

　　14）可按用戶要求設計的非標產品。

　　鞏義市華豐給排水材料廠是從事*、開發、生產給排水材料波紋補償器的廠家。主要生產波紋補償器、彈性套筒補償器、直埋套筒補償器、球形補償器、旋轉補償器。華豐產品設計*，結構新穎合理，性能可靠，給工程施工、維修帶來*的方便和效益。聯系電話：0371-64033589             （本文章來自百度百科百度文庫等摘要）
