供熱管道安裝投運后，由于管道被熱媒加熱引起管道受熱伸長，所以說應采取措施補償該管道的熱伸長。補償方式主要有以下幾種：如自然補償、套管式補償器、波紋管補償器、方形或球形補償器等。主要論述目前常用的套筒式補償器和新興的無推力旋轉補償器在工程造價、運行安全性的對比。 旋轉補償器小編分享。

一、套筒式補償器簡介：是一種適用于直線鋪設管道的補償器，用以補償固定支架之間管道的熱伸長。

對于采用套筒式補償器的管道，固定支架所受到的推力，是由下列幾方面產生的。

（1）由于滑動支架上摩擦力而產生的水平推力Pg·m

Pg·m=μqL

式中q－計算管段單位長度的重量，本文?準529×7巖棉保溫，充水

q＝367.92×9.8N·m；

μ－摩擦系數，鋼與鋼μ＝0.3，鋼與聚四氟板μ＝0.1；

L－計算管段長度，m；

（2） 由于套筒式補償器摩擦力而產生的推力；

（3）由于不平衡內壓力而產生的水平推力，如在固定支架兩端設置套筒式補償器，但其管徑不同；或在固定支架兩端管段之一端，設置閥門、堵板、彎管，而在另一端設置套筒式補償器；當管道進行水壓試驗或運行時，將出現管道的不平衡軸向力。

安全性對比：

1.由于套筒式補償器的結構特點，安裝時對管道不同軸度≯1%，需“嚴格找中”以防止運行時摩擦力過大，發生泄漏甚至卡死，因此需額外增加導向支架。而旋轉式補償器不存在“找中”的問題，因而不必額外增加導向支架。

2.由于套筒式補償器的結構特點，安裝時對管道不同軸度≯1%，需“嚴格找中”以防止運行時摩擦力過大，發生泄漏甚至卡死；而旋轉式補償器不存在“找中”的問題；

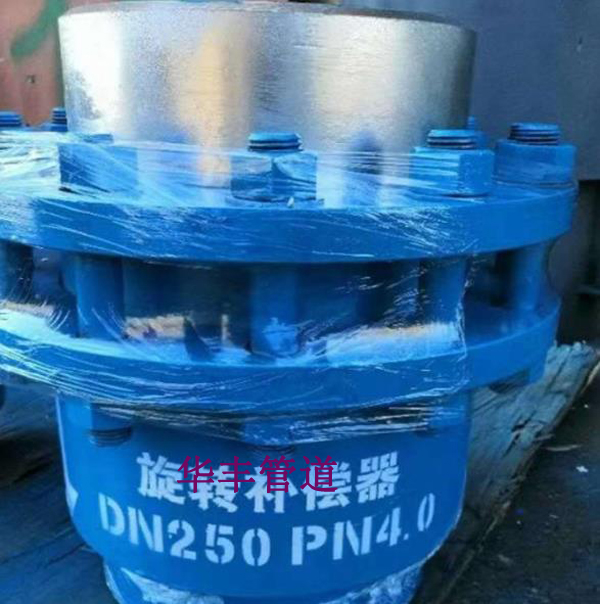

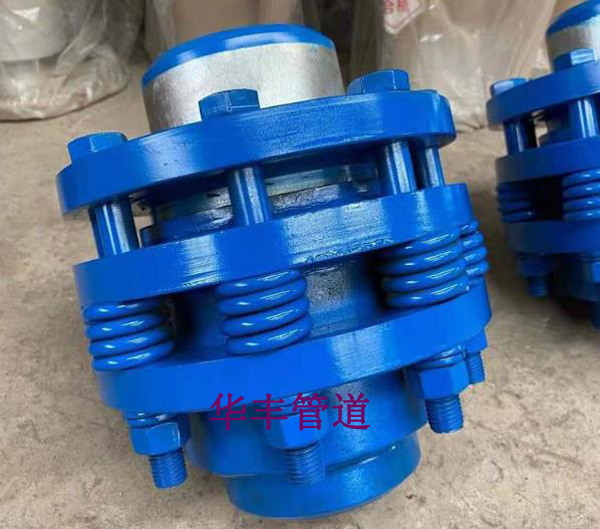

3.套筒式補償器裸露的高光潔度滑動表面，易碰傷和被腐蝕，因此易發生泄漏；旋轉式補償器的旋轉筒內裝設了止退圈和減摩、定心彈子，并采用了合理的密封面結構，從而使密封材料和密封面的磨損為輕微，可保證在更長時間內不發生泄漏大大增加了工作的安全性、可靠性；

    通過以上的分析，我們可以得出旋轉式補償器跟套筒式補償器相比，具有大幅降低工程土建造價的優勢，而且其結構簡單，安裝方便，無需維修，克服了套筒式補償器易泄漏，需停產維修等弊病。所以說旋轉式補償器應該在架空管道中推廣使用。
