軸向內壓補償器主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。

連接方式

　　1、法蘭連接 2、接管連接

產品軸向補償量：

　　18mm-400mm

二、型號示例

舉例：0.6TNY500TF

　　表示：公稱通徑為Φ500，工作壓力為0.6MPa，(6kg/cm2)波數為4個，帶導流筒，碳鋼法蘭連接的內壓補償器。

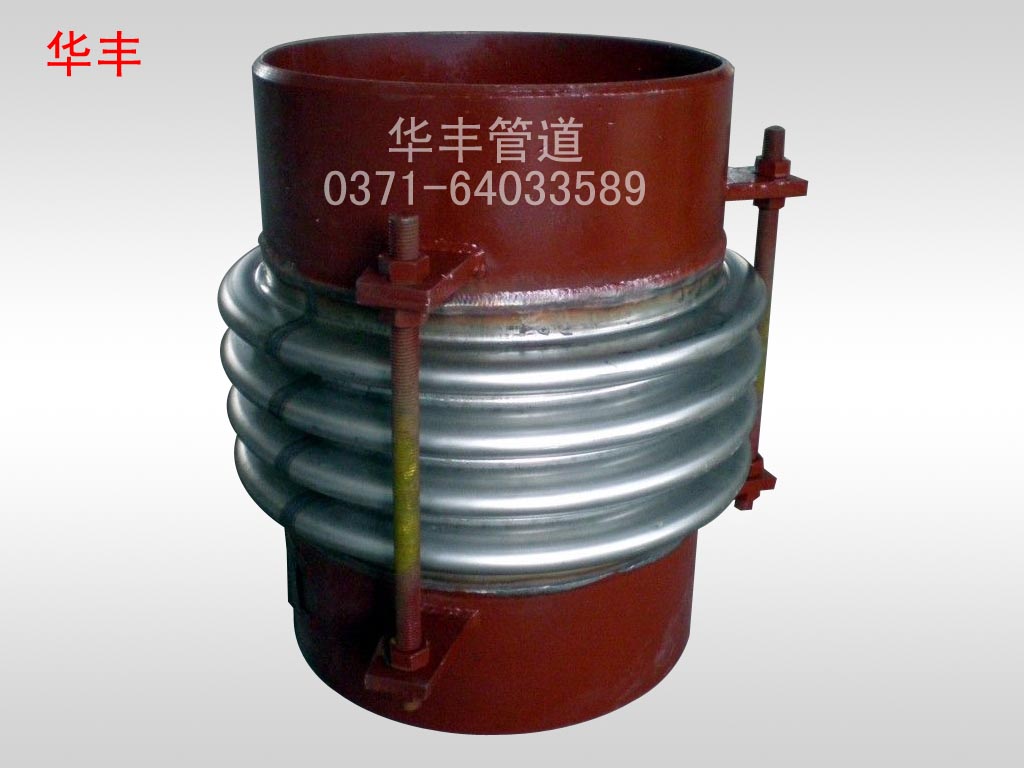

　　軸向內壓膨脹節（軸向補償器）由一個波紋管和兩個端接管構成，，或焊上法蘭再與管道法蘭連接。軸向補償器上的拉桿主要是運輸過程中的剛性支承或作為產品予變形調整用，它不是承力件。該類軸向補償器結構簡單，價格低，因而優先選用。

安裝使用注意事項

　　現場安裝完后，必須拆除拉桿。

六、軸向內壓補償器對支座作用力的計算：

　　內壓推力：F=100·P·A　 軸向彈力：Fx=Kx·（f·X）

　　橫向彈力：Fy=Ky·Y 　彎 矩：My=Fy·L

　　彎 矩：Mθ=Kθ·θ 　合成彎矩：M=My+Mθ

　　式中：Kx：軸向剛度N/mm X：軸向?qū)嶋H位移量mm

　　Ky：橫向剛度N/mm Y：橫向?qū)嶋H位移量mm

　　Kθ：角向剛度N·m/度　θ ：角向?qū)嶋H位移量度

　　P：工作壓力MPa A：波紋管有效面積cm2

　　L：補償器中點至支座的距離m
